[SNES] Instalación SuperCIC

El Super CIC es un chip programado (pic 16F630) que hace la función del cic original de la consola, éste chip es el encargado de comprobar que la región del cartucho es el que le corresponde a la consola, protege ante copias ilegales y otras medidas relacionadas con el software.

El Super CIC básicamente lo que hace es permitir que la consola acepte cualquier cartucho, sea la región que sea y permite alternar en modo pal (50hz) y NTSC (60hz).

Aquí tenemos a la "victima" a la que vamos a modificar:

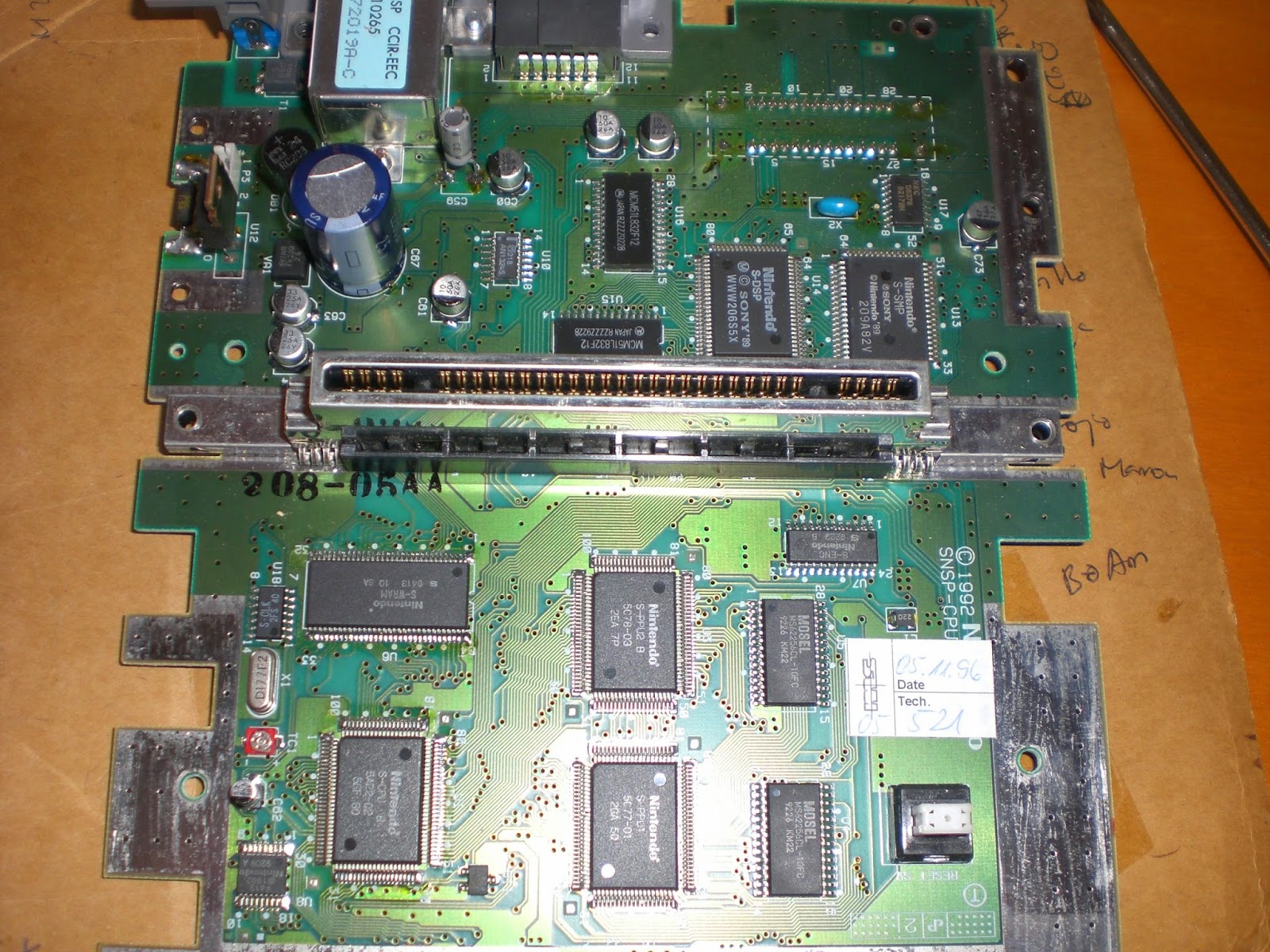

Quitamos los tornillos y señores; esto es el "CEREBRO DE LA BESTIA" xD

La instalación es algo compleja, sobretodo porque hay que levantar dos patillas, la numero 30 y 24 de los PPU´s de la consola. La número 30 es fácil, pero la numero 24 ya la cosa se complica ya que es muuuuuy enana, hay que tener soldador muy fino y pulso de médico para no fastidiarla XD

Fijándome en las pistas del número 24, la pista se puede cortar y soldar el cable directamente en el pin, para mí me resulta más fácil hacer esto que levantar la patilla.

 Una vez hecho esto, lo siguiente es eliminar el cic original, bien deshabilitarlo o bien desoldándolo como he hecho yo con una estación de soldadura.

Eliminado el cic, soldamos el pic siguiendo el siguiente esquema:

http://wolfsoft.de/wordpress/wp-content/uploads/2010/06/PIC_cic_pinout.jpg

Un par de anotaciones:

pin 1 ->5v los cojo del regulador de tensión 7805

pin 8 -> del negativo del Reset

pin 7 y 14 -> cualquier punto de masa de la pcb. Si el led es bicolor (3 patillas). Si es RGB dejarlo sin conectar.

Resistencia 10k -> Al pin 8

Una vez instalado, quitamos el Led original y ponemos un bicolor que nos informará del estado del Super Cic:

- Verde: PAL -> 50hz

- Rojo: NTSC -> 60hz

- Amarillo: detecta el modo y se autoajusta.

Instalación terminada:

Fuente:

 http://wolfsoft.de/wordpress/?p=603

[Tutorial] Reparación consola NES

Una de mis últimas adquisiciones ha sido una consola Nintendo NES.  Por lo visto la máquina no funciona correctamente, mostrando un pantallazo de color rosado cuando la encendemos, con y sin juego mostraba esta pantalla.

Investigando parece que el error es básicamente suciedad del slot de cartuchos, así que me puse manos a la obra.

Quitamos los tornillos y vemos su interior.

Lo primero es quitar los tornillos de la chapa metálica, seguidamente quitamos los tornillos de la bandeja del cartucho y los que sujetan la placa a la carcasa.

Ya podemos levantar la placa, con cuidado, desconectamos el cable de los interruptores y los dos cablecitos que van a los pads de mandos.

Aquí vemos la placa, parte de arriba y abajo.

Lo primero que hay que hacer es sacar el slot, como si fuera un cartucho, limpiamos los pines de la consola con goma de borrar y con alcohol:

Y ahora la parte más importante, limpiamos el slot de cartuchos con un cepillo de dientes viejo y alcohol, frotamos a conciencia donde están los pines del cartucho y donde se conecta a la consola.

Acabada la limpieza, ya que la tenemos abierta, vamos a desbloquear el chip de región “CIC”. Buscamos en la placa un chip marcado como  U10 CIC, identificamos la patilla número 4 y con un desoldador o con unas tijeras cortamos esa patilla.

Una vez hecho esto, armamos la consola, hasta que solo nos falte poner la chapa metálica.

Ahora viene una parte delicada, hay que “calibrar” la bandeja donde se inserta el cartucho, mediante los tornillos señalados, apretamos y comprobamos que la consola carga el juego, si no es así hay que ir jugando con los tornillos hasta que funcione.

Una vez que todo está funcionando, ponemos la tapa y a disfrutar de la primera consola de Nintendo!!
